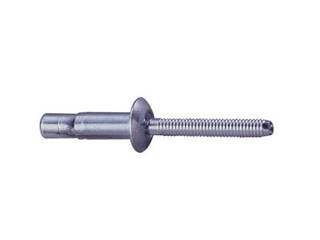

Sボルト 丸頭/皿頭 ◇ロック機構独自のロック機構により、ロック部外観目視確認が容易で
確実なロッキングを得られます。
◇ホールフィル機構カシメ時にリベット胴部が膨らみ、下穴充填性を高めることにより
高耐震性・高耐候性を確保。
◇高力ブラインドリベット(φ4.8・φ6.4)片側締結・高強度・高耐震性能により、脱溶接・重要保安部位締結に最適!!
◇高強度引張強度・剪断強度・芯抜け強度のいずれも強力で従来の同一軸径
ブラインドリベットの2倍〜3倍の強度が得られます。
◇高耐震性能独自のロック機構とフォールフィル機能により優れた耐震動性能を実現しました。
◇高耐候性能カシメ時にリベット胴部が膨らみ、下穴充填性を高めることにより
耐候性能に優れます。
◇ワイドレンジ従来の同一軸径ブラインドリベットと比較し、約2倍の板厚の範囲を締め付けられます。
板厚ごとに複数のリベットサイズを用意する必要がありません。
◇アプリケーション例トラック等の車体関係・コンテナ、ラック等の物流機器・配電盤・製缶等
[リベットボディ]スティール(炭素鋼)
[マンドレル]スティール(炭素鋼)
| 品 番 |
適正かしめ板厚
MIN〜MAX
(mm)
|
タイプ |
ボディ径
(フランジ)
D
(φmm)
|
下穴径
(φmm)
|
ℓ
(mm)
|
M
(mm)
|
L
(mm)
|
d
(φmm)
|
T
(mm)
|
W
(φmm)
|
強度
(kN)
|
入数
(本)
|
| SNS48069 |
1.7〜6.9 |
丸頭 |
4.8 |
4.9〜5.0 |
11.0 |
18.5 |
47.0 |
9.8 |
2.0 |
3.0 |
引張:4.80
剪断:6.10
|
500 |
| SNS48110 |
1.7〜11.0 |
丸頭 |
4.8 |
4.9〜5.0 |
15.0 |
25.0 |
55.0 |
9.8 |
2.0 |
3.0 |
引張:4.80
剪断:6.10
|
500 |
| SNS64095 |
2.1〜9.5 |
丸頭 |
6.4 |
6.6〜7.0 |
14.3 |
24.0 |
55.0 |
13.0 |
2.6 |
4.0 |
引張:9.80
剪断:11.30
|
250 |
| SNS64159 |
2.1〜15.9 |
丸頭 |
6.4 |
6.6〜7.0 |
19.8 |
33.0 |
65.0 |
13.0 |
2.6 |
4.0 |
引張:9.80
剪断:11.30
|
250 |
| SNS64120K |
3.2〜12.0 |
皿頭 |
6.4 |
6.6〜7.0 |
16.8 |
27.0 |
55.0 |
10.0 |
2.1 |
4.0 |
引張:9.80
剪断:11.30
|
250 |
