ロブテックス　CNSH109P　STロック(12本入)

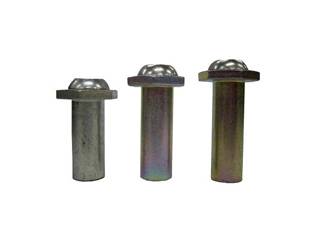

STロック

ボルトとブラインドリベット、両方の特徴を合わせ持つSTロックが
便利なパック入りで登場!

◇◆ワンサイドセッティング
裏側に手が入らない状況でも片側から高強度締結が可能です。

◇◆簡単&スピード締結
専用工具を使用することにより誰でも手軽に高強度締結が可能。

◇◆強力な締結力
ブラインドリベットとは比較にならない高強度を発揮。

◇◆母材表面を傷つけない
母材表面に対して締結中に動く部分がありません。

◇◆美しく重厚な外観形状
高い意匠性により仕上げパネルも後施工可能。

≪用途≫
鉄骨系住宅各種梁接合
鉄骨階段
受配電筐体
シロッコファン
物流機器トラス接合
道路施設関係製品
各種蝶番接合
輸送用機器(トラック・自動車等)他


品　番	スリーブ径 　　(D)	L (mm)	ℓ　 (mm)	T (mm)	t (mm)	下穴径	適正かしめ 　　板厚	引張強度	剪断強度	入数
CNSH109P	φ10mm	31.0	24.0	6.5	3.0	φ10.2〜10.5mm	7〜9mm	16.5kN	27.5kN	12本
CNSH1013P	φ10mm	36.0	28.0	6.5	3.0	φ10.2〜10.5mm	11〜13mm	16.5kN	27.5kN	10本
CNSH1016P	φ10mm	37.5	31.0	6.5	3.0	φ10.2〜10.5mm	14〜16mm	16.5kN	27.5kN	8本
