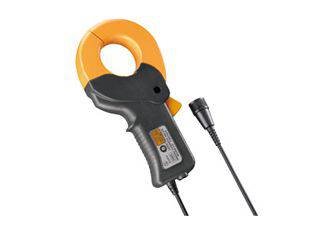

日置電機　CT6845　AC/DCカレントプローブ


AC/DCカレントプローブ

広い温度範囲(-40〜85℃)で大電流を高精度に測定!

●環境試験に活躍-40℃〜+85℃までの広い使用温度範囲
●振幅確度±0.3%、位相確度±0.1°の高確度をクランプ式で実現
●DC〜100kHzの広い周波数帯域
●片手で開閉操作できる小型サイズと、振動に強いロック機構
●導体位置の影響、近接導体の影響、帯磁の影響を従来比大幅軽減
●太いケーブルやダブル配線もクランプ可能な大口径タイプ
●自動車のバッテリ収支測定、インバータの変換効率評価などに

≪仕様≫

定格電流	AC/DC 500 A
最大入力電流	1000A　ディレーティング範囲内
周波数特性	振幅: DC〜100kHz　位相: DC〜100kHz
振幅/位相確度	DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 100 kHzまで規定
消費電力	7 VA以下 (500 A/55 Hz測定 ±12 V電源時)
出力電圧レート	4 mV/A ※本器の出力はセンサユニット9555-10経由で出力される AC+DC電圧です。 1 MΩ等の高入力インピーダンス電圧入力機器に接続してください
測定可能導体径	φ 50 mm以下
使用温度範囲	-40°C〜+85°C 80% rh以下 (結露しないこと)
電源電圧	DC ±11 V〜±15 V (センサユニット9555-10経由で供給, 9555-10はAC100〜240 V)
寸法・質量	238 W × 116 H × 35 Dmm　870 g コード長 3 m
付属品	取扱説明書 ×1、マークバンド ×6、携帯用ケース×1
