共立電気計器　KEW5010　電流用データロガー

3ch入力でリーク電流、負荷電流、電圧(5020のみ)を記録
・ 電源品質の記録可能(5020のみ)
(電源品質:基準電圧、電圧スウェル、電圧ディップ、電圧瞬停)
・ 60,000件の大容量データを記録
1ch使用時で60,000件、全3ch使用時では、各ch20,000件のデータが記録可能
・ ローパスフィルター搭載で高調波成分の有無の確認が可能
(カットオフ周波数=約160kHz)
・ 検出値を超えるとLEDが点滅
・ リコール機能
・ 最近の記録10件(日時・記録値)を本体で確認可能
・ ノーマル記録モードでは記録件数、その他の記録モードでは各チャンネルごとに検出件数を確認可能

・ ワンタイム/エンドレス方式切換え
・ ワンタイムON
メモリがいっぱいになると記録を停止
・ ワンタイムOFF(エンドレス)
古いデータから上書きして最新のデータを残します

・ 電池消耗時も消えないデータ
不揮発性メモリの使用により、電池消耗時や交換時もデータは消えません
(10年保証)
・ 電池残留表示
電池の状態を4段階で表示(点滅で約1日間測定可能)
・ 簡単操作のKEW LOG Soft 2が付属
・ 記録したデータはUSB接続でPCとダイレクト通信、付属のソフトでデータ解析・グラフ表示の編集が可能
・ 測定した電圧と電流の変化をPC画面で同時に確認可能(5020のみ)
・ KEW LOG Soft 2の演算機能で電力量の簡易測定可能

・ 連続使用可能時間:約10日間(アルカリ電池使用時)

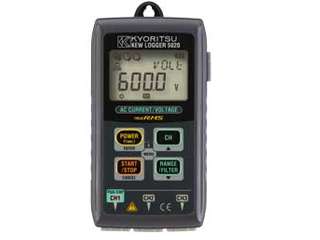

KEW 5010 KEW 5020



(仕様)
記録モード
※5010(電流用)
ノーマル、トリガー、キャプチャ

※5020(電流・電圧用)
ノーマル、トリガー、キャプチャ、
電源品質

動作方式:逐次比較方式(CH1信号同期サンプリング)

定格最大動作電圧:AC 9.9Vrms,AC 14Vピーク

入力数 : 3ch

測定方式:真の実効値演算


実効値測定間隔 : 約100ミリ秒


サンプリング間隔
ノーマル/トリガー記録モード 約1.65ミ秒/CH
キャプチャ記録モード 約0.55ミリ秒(波形:約1.1ミリ秒間隔)

※5020
電源品質記録モード - 約0.55ミリ秒


電池電圧警告:4段階電池マーク表示


入力オーバー表示:測定範囲を越えた場合 "OL" 表示


オートパワーオフ機能:スイッチ操作後約3分で電源OFF(記録停止時)

使用環境条件 :屋内仕様 高度2000m以下


使用温湿度範囲 -10℃〜50℃ 相対湿度85%以下(結露しないこと)


電源 DC6V:単3アルカリ乾電池 (LR6) ×4本/
外部電源:専用ACアダプタ (DC9V)


連続使用可能時間 約10日(単3アルカリ乾電池LR6)


適合規格
IEC 61010-1:2001 CAT.III 300V 汚染度2
IEC 61326(EMC規格)


耐電圧 :AC 3536V(実効値 50/60Hz)/ 5秒間


外形寸法 111(L)×60(W)×42(D)mm

質量 約265g


付属品
アルカリ乾電池 (LR6)×4本、9118(携帯用ケース)、
PCソフトウェア「KEW LOG Soft 2」、7148(USBケーブル)、
取扱説明書、クイックマニュアル、インストールマニュアル



※クランプセンサは、別売りとなります。
本体のみでは、ご使用できません。
