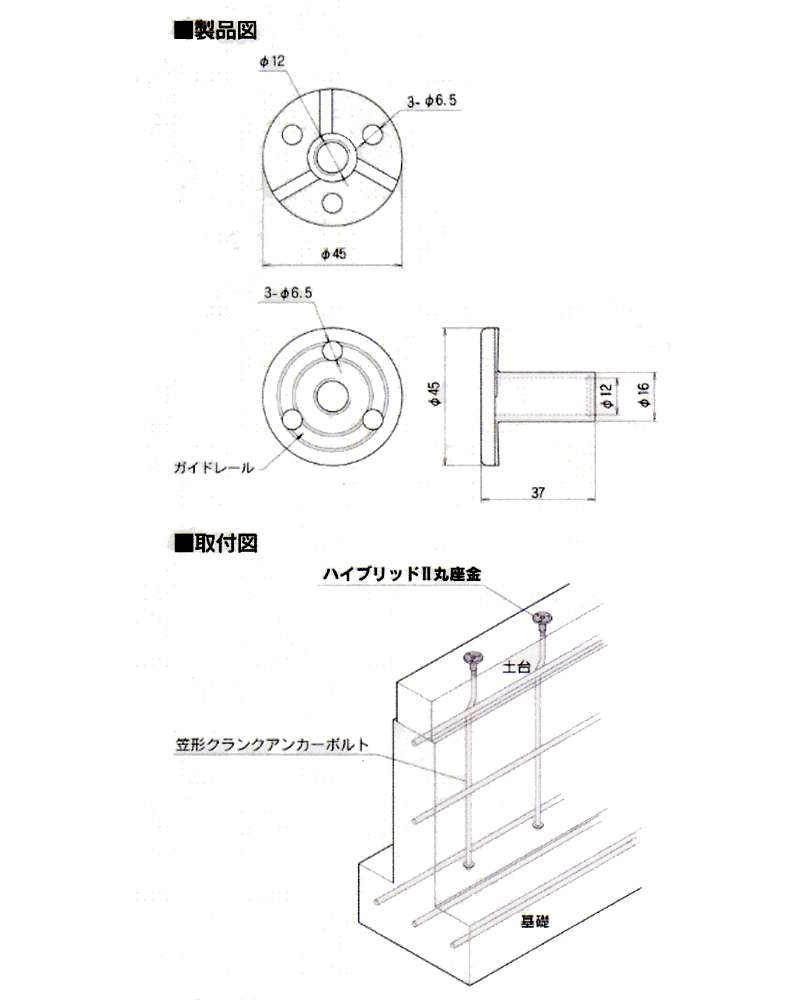

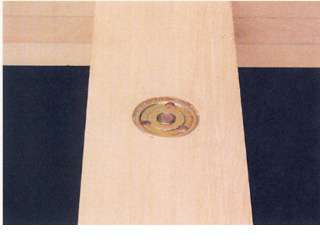

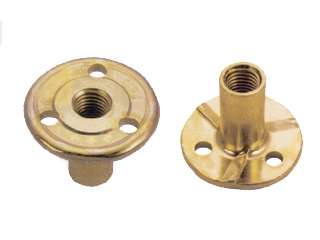

カナイ　ハイブリッド2丸座金　WHB-245

M12用

座掘り機能付で硬い土台材や梁にも座掘りができる座金です。


<特長>
・座掘り機能が付いていますので座掘り不要で施工時間を短縮します。
・平らな形状により締め付け時間の短縮が図れます。
・座掘りにより生じる木材の断面欠損を抑制します。
・引張り力を受ける座金としての使用だけでなく、せん断力を受ける座金としても使用できます。


<注意点>
・土台のボルト孔はφ16.5〜φ21を確保してください。
・締め付けの際は専用ソケット「ハイブリッドカプラー」をご使用下さい。
・アンカーボルトは土台上端より下がるよう施工してください。
・施工の際、あらかじめ本体をアンカーボルトに3山以上掛けてください。掛かりの少ない場合、ネジ山を破損する恐れがあります。
・インパクトレンチの締付けトルクは294N・m(3000kgf・cm)程度のものをご使用ください。
・本体はアンカーボルトのネジに15mm以上かかるようにしてください。これより少ない場合、本来の耐力が損なわれる恐れがあります。


<仕様>
材質　JIS・G3505　SWRM8
表面処理　JIS・H8610　Ep-Fe/Zn　5/CM2
承認等　(財)建材試験センター受付第02A0461号又はSマーク性能認定品(S39B07-1)
