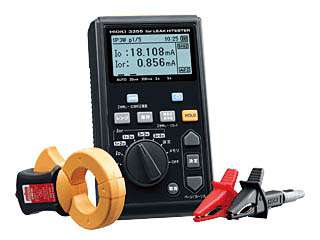

日置電機　lorリークハイテスタ　3355

活線状態における絶縁管理を『新提案』

<特長>

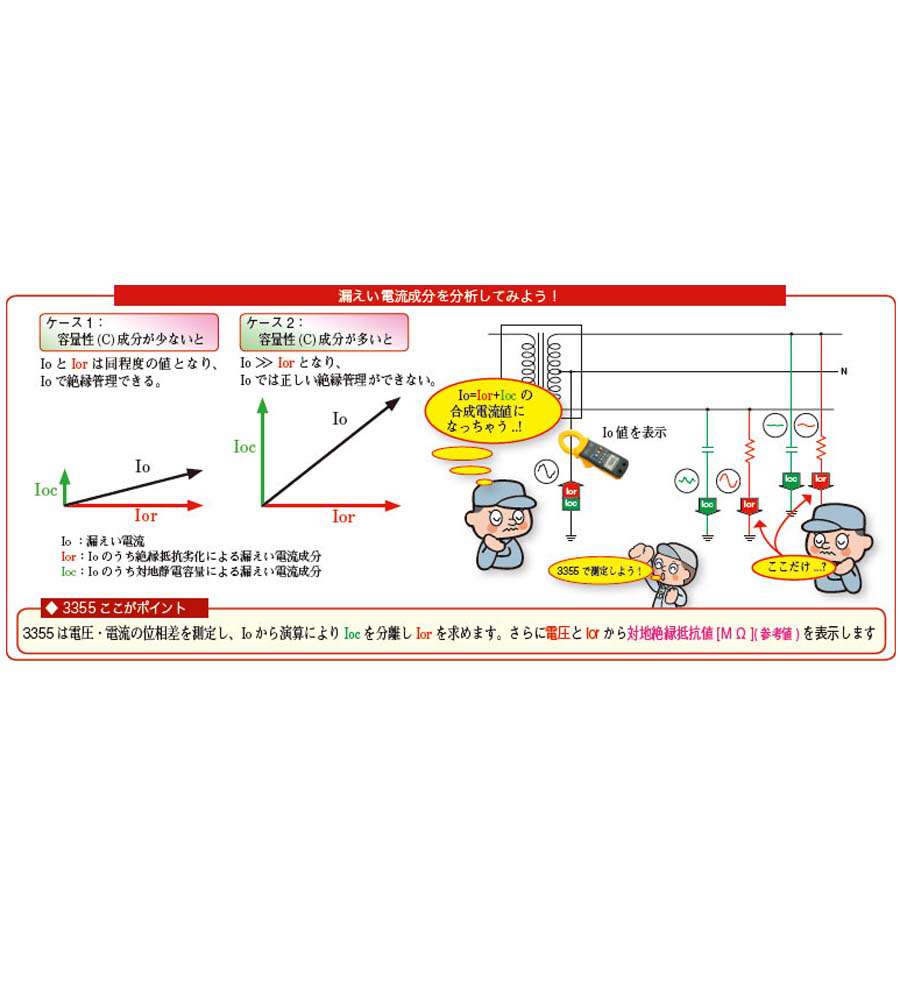

・漏洩電流(Io)・有効漏洩電流(Ior)・対地絶縁抵抗値(MΩ)を測定
・正確に1mAを測定
・現場向きのコンパクト性
・簡単操作・低価格

3355-00 セット:3355 本体, クランプオンリークセンサ9800, 携帯用ケース9797 各1
3355-01 セット:3355 本体, クランプオンリークセンサ9801, 携帯用ケース9797 各1
3355-04 セット:3355 本体, クランプオンリークセンサ9800, 9801, 携帯用ケース9797 各1



<基本仕様>(確度保証期間 1年,)
測定ライン 単相2線, 単相3線, 三相3線, 三相4線 (50/60 Hz)
チャネル数(最大) 電圧1ch, 電流1ch
測定項目 漏洩電流実効値 I rms, 漏洩電流フィルタ値I filt, 漏洩電流基本波値 I o, 有効漏洩電流値 I or,
漏洩電流基本波位相角値 θ, 電圧基本波値 V, 対地絶縁抵抗値 R, 周波数 Hz
測定レンジ 電圧: AC 500V (有効測定範囲: 90V〜490V)
電流: 20.000mA/ 200.00mA /2.0000A/ 5.0000A (有効測定範囲はレンジの1%〜110%)
確度 漏洩電流実効値: ±0.5% rdg. ±0.2% f.s. +クランプセンサ確度
有効漏洩電流値: ±0.5% rdg. ±0.2% f.s. +クランプセンサ確度 +位相θ確度による誤差
※位相θ確度による誤差 (抜粋)
9800使用時: Io≦200mA: ±0.5°以内=Io値×1.0% rdg.
9801使用時: Io≦200mA: ±0.3°以内=Io値×0.5% rdg.
電圧基本波値: ±2% rdg., 周波数:±1% rdg. ±1 dgt.
インタフェース USB Ver2.0, 対応OS: Windows 2000/XP/Vista
機能 フィルタ (fc=150/180 Hz, 50/60 Hz), 結線図表示, データ保存, 時計, オートパワーセーブ, クランプセンサ情報表示, バックライト, 表示ホールド, 各種警告表示
電源 単3形アルカリ乾電池 (LR6) × 4, 連続使用時間: 20h (バックライトOFF), またはACアダプタ9786 (AC 100V〜240V, 50/60Hz)
測定可能導体径 クランプオンリークセンサ9800: φ30mm, 9801: φ40mm
寸法・質量 90W × 159H × 45Dmm, 440g (電池含む)
付属品 電圧コード9438-50×1 (黒・赤色, 各1本), USBケーブル×1, 単3形アルカリ乾電池(LR6)×4, 取扱説明書×1
