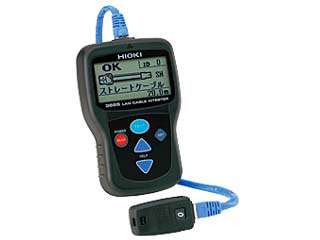

日置電機　LANケーブルハイテスタ　3665

3つのチェックで確実に敷設

・スプリットペアも検出可能なワイヤマップ機能
・断線・短絡位置の確認もできるケーブル長測定
・各ケーブルの識別ができるディレクションチェック機能


各ケーブルの識別ができるディレクションチェックには、オプションのターミネータ9690-01/-02/-03/-04をお買い求めください。


<基本仕様>(確度保証期間 1年)

測定可能ケーブル ツイストペアケーブル, 特性インピーダンス100Ω, シールド付き/シールドなし, CAT 3, 4, 5, 5e, 6
測定可能コネクタ RJ-45コネクタ
ワイヤマップ測定 オープン, ショート, リバース, トランスポーズ, スプリット, その他の誤配線を検出し表示(ターミネータ9690を使用して結線状況およびシールドの確認が可能)
ケーブル長測定 2〜300m, 測定確度: ±4% rdg. ±1m
ディレクション測定 ターミネータ9690(付属品)および9690-01〜 9690-04(オプション)を使用して21本のケーブルを識別可能
電源 単3形アルカリ乾電池(LR6)×2, 連続使用時間: 50h(1分間に1回測定)
寸法・質量 85W × 130H × 33Dmm, 160g(電池含まず)
付属品 ターミネータ9690× 1, 携帯用ケース× 1, 単3形アルカリ乾電池(LR6)× 2
