HiKOKI(日立工機)　UG25MBCY　レーザー墨出し器

作業効率を向上させる全方位ライン照射モデル

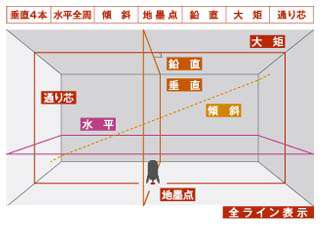

●ライン切替:8モード
●レーザー光切替(通常・高輝度)
●傾斜ライン照射
●回転微調整機構
●自動消灯(傾斜2°以上で消灯)
●地墨点照射


◆自動追跡機能で墨出し作業が効率アップ!
・基準線に合わせて設置した付属の受光器に自動で垂直ラインを合わせます。
基準線へのライン合わせ作業が、一人で短時間に出来るため作業効率が大幅にアップします。


◆リモコン機能付受光器で離れた場所から本体をラクラク操作!
・付属の受光器で本体のリモコン操作が可能です。ラインの照射・消灯、本体左右回転、ライン照度切替、傾斜モード切替、受光器モードなど、 15m離れた場所からも操作が出来ます。


◆電子ジンバル機構搭載で揺れ・振動に強いライン照射
・高層階のマンションなど床面の揺れがある現場でも、自動で姿勢制御ができる電子ジンバル機構を搭載するすることにより、照射ラインの揺れを解決。常に安定したライン照射を可能にしました。


◆自動で水平調整
・水平センサと2軸モーターの電子ジンバル機構で、本体の傾斜が2°以内であれば、ライン照射が可能です。


◆傾斜ライン照射
・別売の傾斜雲台と三脚を使用する事により、傾斜ラインの照射が可能です。階段手摺り・配管などの設置作業に活躍します。


◆ライン照度自動調整
・周囲の明るさを感知してラインパワーを自動調整し、最適なライン照度で電池寿命を延ばします。
※手動調整も可能です


◆見やすさ2倍の高輝度ライン
・明るい場所では、ハイパワーでライン照射が可能。日立独自の高輝度発光技術により、見やすさ2倍!
※当社従来機種との比較

◆広角200°の水平ライン
・水平ラインを広角200°で照射!作業範囲が広がります


(仕様)
使用距離(m) 10・25(受光器)
レーザー光波長(nm) 可視光半導体レーザー630〜660
レーザー出力 2.5mW以下(クラス1M)
指示精度 水平・垂直ライン±1mm/10m
線幅 水平・垂直ライン1.5mm/5m
大矩直角度 90°±0.01°(±1mm/5m)
鉛直指示精度 ±1mm/5m
自動補正範囲 ±2°範囲外の時ライン消灯
使用時間(全ライン照射) 通常モード(約6時間)・高輝度モード(約3時間)
制動方式 電子ジンバル
使用温度 -5〜40℃
機体寸法(mm) Φ156×244
質量(kg) 1.9
