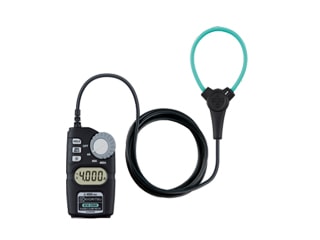

共立電気計器　KEW2204R　交流電流測定用クランプメータ

共立電気計器
交流電流測定用クランプメータ
2204R

電線の込み合った場所に威力を発揮!
実効値タイプのACフレキシブルクランプです

・柔軟かつ軽量なフレキシブルセンサの採用しています。

・最大値/最小値表示機能付★

・暗所で見易いバックライト付♪

・国際安全規格IEC61010-1,IEC61010-2-032
　CAT IV 600V/CAT III 1000Vに準拠した安全設計

・最小分解能0.001A

〇　仕様　〇

交流電流(RMS)
レンジ	4.000/40.00/400.0A
確度	±3%rdg±5dgt [45～500Hz] (センサ中心測定にて)※1
クレストファクタ	フルスケール<1.6, ハーフスケール<3.2 有効入力波高値は各レンジの√2倍とする



被測定導体径	最大φ70mm
導体位置による誤差	センサ中心測定の確度に対し最大2%加算
過負荷保護	AC500A/10秒間
適合規格	IEC 61010-1, IEC 61010-2-032 CAT Ⅳ 600V/CAT Ⅲ 1000V 汚染度2 IEC 61326-1(EMC), IEC 60529 IP40, EN50581(RoHS)
使用温湿度範囲	0～+50℃　80%以下(結露のないこと)
保存温湿度範囲	-10～+60℃　70%以下(結露のないこと)
使用電池	単4形乾電池　R03/LR03(1.5V)×2 ※連続使用可能時間 LR03使用時 約120時間 (オートパワーオフ約15分)
外形寸法	本体部 120(L)×70(W)×26(H)mm センサケーブル径 約φ5.5mm
コード長	約1.8m ※センサ一体型
質量	約200g(電池含む)

※1 確度保証範囲 :0.02A～


付属品	9174(携帯用ケース)、単4形乾電池 LR03×2, 取扱説明書

---
