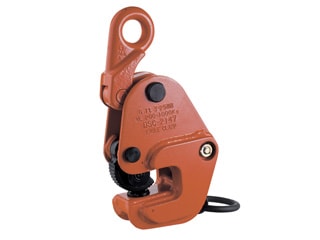

イーグル　G-350(2-16)　形鋼横つり用クランプ

イーグル　形鋼横つり用クランプ
G-350(2-16)


フェイスの短い形鋼に最適!!


フェイス幅100mmのI形鋼に使用可能(0.35ton・0.5ton用)

スプリング式締め付け機構

確実に効くラッチ式ロック装置

つり荷重による強力自動締め付け機構
つり荷重の2倍以上の力で締め付ける!
グリップ力はつり荷重に比例!

つり荷に無駄な傷をつけません!!

特殊合金鋼製カム
高周波焼入れ済みです。

高抗張力鋼製本体
クラックに強い溶接構造です。

丸型旋回アゴ
つり荷をガッチリつかみます!

仕上げ
焼付塗装(エポキシ塗料)

≪仕様≫
●G-350(2-16)
使用荷重最少～最大(kg):70～350
有効板厚(mm):2～16
A寸法(mm):19
B寸法(mm):33
C寸法(mm):72
D寸法(mm):22
E寸法(mm):15
F寸法(mm):149～177
G寸法(mm):27
H寸法(mm):115
I寸法(mm):10
K寸法(mm):81
R寸法(mm):18
W1寸法(mm):43
W2寸法(mm):22
製品質量(kg):1.4

●G-500(3-20)
使用荷重最少～最大(kg):100～500
有効板厚(mm):3～20
A寸法(mm):27
B寸法(mm):25
C寸法(mm):95
D寸法(mm):25
E寸法(mm):20
F寸法(mm):196～225
G寸法(mm):33
H寸法(mm):145
I寸法(mm):12
K寸法(mm):110
R寸法(mm):25
W1寸法(mm):60
W2寸法(mm):28
製品質量(kg):2.9
