エンジニア　精密圧着ペンチ　PA-20

小・中型コンタクトの精密圧着が可能です。

<<特長>>
●小・中型コンタクトピンの高精度な圧着が可能です。
●4つのダイスサイズを使い分ける事により、2.5mm〜5mmピッチ相当までの端子の圧着に対応します。
●AWG#28〜#18のワイヤーに対応します。
●ダイスは肉薄仕様でピンの圧着に最適です。
●グリップは環境に優しいエラストマーを採用。耐油性に優れてます。
●本体表面は、高級感のある黒染めテフロン加工。。
●セットピンにより長時間の使用による緩みも簡単に調整可能。
●落下防止に便利なストラップ穴付。
●材質:高炭素鋼/重量:137g
●メーカーで主な端子の適合をチェックしております。


<<製品仕様>>　(mm)

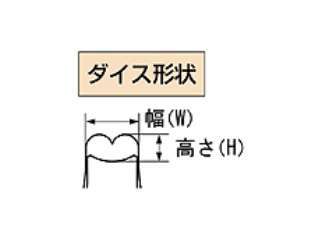

ダイス 幅	ダイス 高	ダイス 厚	対応電線(参考) AWG(芯線)	対応電線(参考) mmφ	対応電線(参考) mm2
1.6	0.7	2.5t	#28〜#32	0.32〜0.64	0.08〜0.33
1.9	0.8	2.5t	#24〜#20	0.51〜0.81	0.21〜0.52
2.0	0.9	2.5t	#22〜#18	0.64〜1.02	0.33〜0.82
2.3	1.0	2.5t	#20〜#18	0.81〜1.02	0.52〜0.82

・上記は芯線を圧着する際のダイス選定の目安です。


※圧着精度に関して
本製品は汎用タイプでラチェット機構もありませんので圧着精度(圧着強度)は個人の握力や加圧量などによって差があります。また使用端子や電線種類によっても圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度(圧着強度)を確認の上、本圧着を行って下さい。
