エンジニア　精密同時圧着ペンチ　PAR-20

オープンバレルの接続端子を高精度・高品質に同時圧着。

<<特長>>
●芯線部・被覆部を同時に一回の作業で圧着出来るので作業効率が格段にアップします。
●ラチェット機構により最後まで握り込む事で圧着完了となり、品質が一定に仕上がります。
●2つのダイスを使い分ける事により2.5〜3.96?ピッチ相当の端子の圧着に対応します。
●グリップはポリプロピレン製で絶縁性が高く耐薬品性に優れています。
●材質:本体/高炭素鋼, グリップ/ポリプロピレン

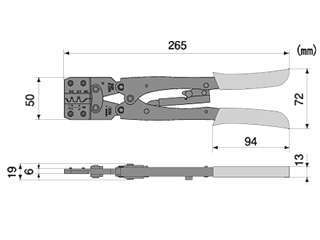

●全長:265?,重量:450g
●メーカーで主な端子の適合をチェックしております。


<<製品仕様>>

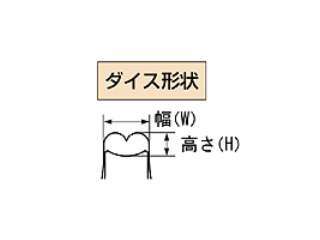

●ダイス

No.	幅	高	厚
W3	芯線部1.6	0.7	1.5
W3	被覆部1.7	1.7	2.5
W4	芯線部1.9	0.9	1.5
W4	被覆部2.3	2.5	2.5

●対応電線(参考)

No.	AWG(芯線)	mmφ	mm2
W3	#26〜#22	0.41〜0.64	0.13〜0.33
W3	-	0.41〜0.64	0.13〜0.33
W4	#22〜#20	0.64〜0.81	0.33〜0.52
W4	-	0.64〜0.81	0.33〜0.52

※圧着精度に関して
使用端子や電線種類によって圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度(圧着強度)を確認の上、本圧着を行って下さい。
