ダイケン　ECR-30RS　エコキャッチ

開戸引き込み装置

・静音
　扉がゆっくり静かに閉まるので、強く閉めた時の「バタン」という衝撃音が小さく静かです。
　住宅などでの防音対策に効果的

・省エネ
　扉の跳ね返りを防ぎ確実に閉まるので、室内の冷房効率を高めて、省エネにつながる

・簡単施工
　約5分で簡単に施工できます。左右の開き勝手も変えられるので急な仕様変更にも安心です

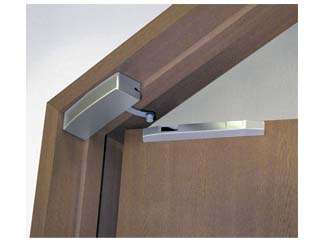

扉が閉まるとき、丁番側上枠に取り付けた本体装置が扉側に取り付けたキャッチ部品を引き込み、
　ブレーキ機能が働くため、その最後まで手を添えなくてもゆっくりと自動的に閉まります。



◆仕様

※室内用開戸専用
　
・扉質量は12kg〜30kg対応です
・仕様温度範囲は0℃〜40℃です
・本体装置取付後も約1kgfの開扉力で開きます
・左右勝手の組み換え変更が可能です
・引き込み機能をoff操作にすれば、扉を常にフリーの状態で使用可能

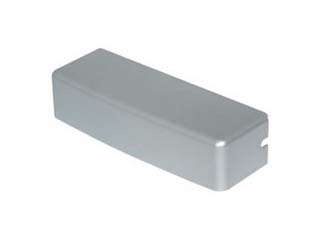

本体装置　W136×H33×D46
キャッチ部品　W184×H16×D20




◆商品の選択
　扉を押して開けるとき、右側に丁番がある場合→右開き用
　
　扉を押して開けるとき、左側に丁番がある場合→左開き用





※ご使用にあたっての確認事項
　・戸当たり高さが12mmより高い場合は使用不可
　・扉から本体装置までの距離は23mm以上35mm以下での設定が必要です
　・上枠に本体装置を取り付けるスペースが24mm以下は使用不可
　・戸ビラの心材は30mm以上必要です
