ダイケン　ECK-07S　エコキャッチ

引戸引き込み装置
　外付けタイプ

・静音
　扉がゆっくり静かに閉まるので、強く締めたときの「バタン」という衝撃音が小さく静かです
　住宅などでの防音対策に効果的

・省エネ
　扉の跳ね返りを防ぎ確実に閉まるので、室内の冷房効率を高め、省エネにつながります

・簡単施工
　約5分で簡単に施工できます。左右の引き勝手がなく、右引き、左引きどちらでも対応できます

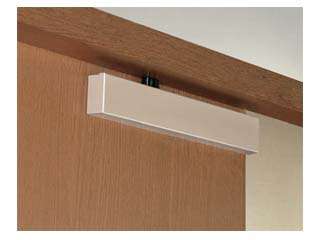

扉が閉まるとき、戸尻側に取り付けた本体装置が鴨居に取り付けた当たり部品を引き込み、閉まりきる約70mm手前からブレーキ機能が働き、
その後最後まで手を添えなくてもゆっくりと自動的に閉まります。





◆仕様

・室内用のVレール、Yレール式木製引戸に対応しています
・開扉力が700gf以下の扉に使用可能
・仕様温度範囲は0℃〜40℃
・本体装置取付後も約1kgf以下の開扉力で開閉
・20万回の耐久実験をクリア

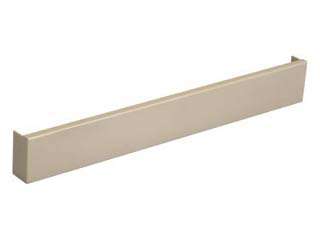

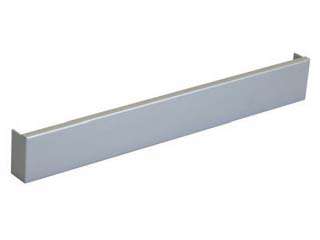

本体装置:W325.5×H43.5×D22mm
当たり部品:φ12×H13




※ご使用にあたっての確認事項
・戸袋式の引戸には使用できません
・鴨居に幕板がついている締まりには使用不可
・鴨居の残り代が15mm以上必要
