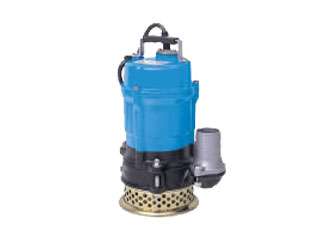

ツルミポンプ　水中ハイスピンポンプ　HS2.4S/HS2.4

一般工事排水用・非自動形


◇異物通過断面を特に考慮し、過酷な現場にも対応できるスパイラルケーシングの普及タイプです。

◇アルミダイカスト・耐水性特殊ウレタンゴムなど軽い材料を随所に採用、軽くて強い設計です。

◇ハイギャップ構造のハイスピン形羽根車の採用で、さらに摩耗に強くなり、また摩耗しても性能低下が少ない特性となりました。
砂などによる<ロック>が少ない設計です。

◇モータに余裕があり、気中露出連続運転も行えます。

◇メンテナンスが容易な設計となっています。



【用途】
1.一般土木・建築工事の排水用
2.雨水・湧水・溜まり水の排水用
3.地下室・各種ピットなどの排水用
4.一般の揚水・排水用


■要部標準仕様

吐出し口径(mm)			50
取扱液	液質		工事排水・土砂水
	液温		0〜40℃
ポンプ	構造	羽根車	ハイスピン
		軸封	ダブルメカニカルシール(オイルリフター装備)
		軸受	密封玉軸受
	材質	羽根車	ウレタンゴム
		ケーシング	FCD700
		軸封(メカニカルシール)	SiC
モータ	種類・極数		乾式水中形誘導電動機・2極
	絶縁		E種
	相・電圧		50Hz単相100V、三相200V
			60Hz単相100V、三相200/220V
	保護装置(内蔵)		サークルサーマルプロテクタ
			ミニチュアプロテクタ(単相)
	潤滑油		タービン油VG32(0.75kW)
	材質	フレーム	ADC12
		主軸	SUS403
		ケーブル	VCT
接続			ホースカップリング

■50/60Hz共通標準仕様

吐出し口径(mm)	型式	出力(kW)	相・電圧(V)	全揚程(m)	吐出し量(m3/min)	始動方式	質量(kg)	異物通過径(mm)	キャプタイヤケーブル
									材質	心数x断面積(m?)	仕上外径(mm)	長さ(m)
50	HS2.4S	0.4	単100	8	0.1	コンデンサ運転	11.3	7	VCT	3x1.25	10.1	5
50	HS2.4	0.4	三200	8	0.1	じか入	10.8	7	VCT	4x1.25	11.1	5

■標準付属品
キャプタイヤケーブル　1本(単相100Vはポッキンプラグ付)
ホースカップリング　1個
ホースバンド　1個
