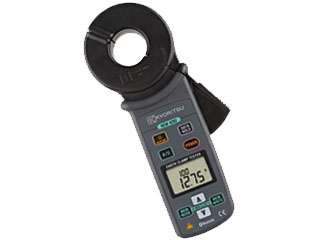

共立電気計器　KEW4202　多重接地専用アースクランプ

多重接地の接地線をクランプするだけで測定可能


◇Android端末とBluetooth接続による多彩な機能
・ 最大100件の本体内部メモリデータをAndroid端末で読み出し
保存が可能
・ Android端末の時刻、GPS位置情報も記録「いつ?」
「どこで?」測定したデータか管理を簡単に!
・ コンパレータ機能で測定値が設定値以下/以上の場合、Android端末から、ブザーでお知らせ

※Android端末専用アプリケーション「KEW Smart 4202」は、Google Play ストアで無料配信しています。(Android バージョン 2.2 〜 3.2 対応)


◇接地抵抗/漏洩電流測定機能
・ 0.05 〜 1,200Ωの接地抵抗測定が、接地線をクランプするだけでOK!(多重・共用・構造体接地で可能)
・ 0.1mA 〜 30Aの漏れ電流及び交流電流の測定が可能
・ 接地抵抗測定時に影響を及ぼす電流を自動検出し、
ノイズマークを表示するノイズチェック機能


■仕様

ファンクション	レンジ	分解能	測定範囲	確度
接地抵抗 (オートレンジ)	20Ω	0.01Ω	0.00〜20.99Ω	±1.5%±0.05Ω
	200Ω	0.1Ω	16.0〜99.9Ω	±2%±0.5Ω
			100.0〜209.9Ω	±3%±2Ω
	1200Ω	1Ω	160〜399Ω	±5%±5Ω
			400〜599Ω	±10%±10Ω
		10Ω	600〜1260Ω	---
交流電流(50/60Hz)(オートレンジ)	100mA	0.1mA	0.0〜104.9mA	±2%±0.7mA
	1000mA	1mA	80〜1049mA	±2%
	10A	0.01A	0.80〜10.49A
	30A	0.1A	8.0〜31.5A
動作方式	接地抵抗ファンクション:電圧注入・電流検出法 (周波数約2400Hz)2重積分方式 交流電流ファンクション: 逐次比較方式2重積分方式
入力オーバー表示	測定範囲を超えた場合“OL”表示
応答時間	約7秒(接地抵抗)、約2秒(交流電流)
サンプルレート	約1回/秒
使用電池	単3乾電池LR6/R6(1.5V)x4本 ※連続使用可能時間:LR6使用時約21時間
オートパワーオフ機能	ボタン操作後約10分後にオートパワーオフ
適合規格	IEC　61010-1　CAT.IV300V汚染度2
過負荷保護	AC120A/10秒間
耐電圧	AC5320Vrms/5秒間 トランスコア勘合部ーケース外装(コア部除く)
被測定可能導体径	最大φ32mm
外形寸法	246x120x54mm
質量	約780g(電池含む)
付属品	8304(動作確認抵抗)、9167(ハードケース)、単3乾電池LR6x4個、取扱説明書
