新潟精機　勝手スコヤ　右勝手　TRS-R75

※製缶業者様の必需品!あらゆる加工の直角度測定、ケガキ作業に便利です!

■用途:　製品、部品等の直角度の測定
■材質:　機械構造用炭素鋼
■特長:　

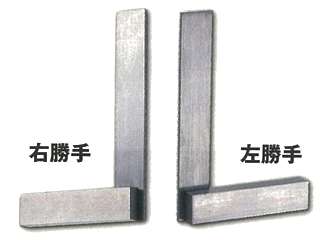

・右勝手:　ベースに向かって右側面に長片取付、　左勝手:　ベースに向かって左側面に長片取付
・JIS2級同等品
・JIS1級同等品(直角度±(10+L/20)µm)も受注生産致します。

※直角度±(20+L/10)µm　(Lは呼び寸法を表す)

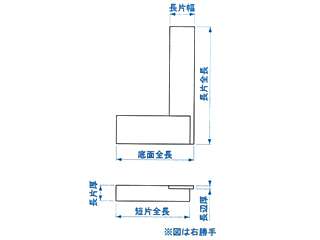

<<仕様>>
★右勝手
●品番:　TRS-R75
・呼び寸法:　75mm
・長片全長:　75mm
・長片幅:　16mm
・長片厚:　2mm
・底面全長:　50mm
・短片厚:　10mm
・直角度:　±0.027mm
・質量:　90g

●品番:　TRS-R100
・呼び寸法:　100mm
・長片全長:　100mm
・長片幅:　20mm
・長片厚:　2.5mm
・底面全長:　70mm
・短片厚:　12mm
・直角度:　±0.03mm
・質量:　230g

●品番:　TRS-R150
・呼び寸法:　150mm
・長片全長:　150mm
・長片幅:　24mm
・長片厚:　3mm
・底面全長:　100mm
・短片厚:　18mm
・直角度:　±0.035mm
・質量:　420g

●品番:　TRS-R200
・呼び寸法:　200mm
・長片全長:　200mm
・長片幅:　29mm
・長片厚:　3.5mm
・底面全長:　130mm
・短片厚:　22mm
・直角度:　±0.04mm
・質量:　780g

●品番:　TRS-R300
・呼び寸法:　300mm
・長片全長:　300mm
・長片幅:　35mm
・長片厚:　4mm
・底面全長:　200mm
・短片厚:　27mm
・直角度:　±0.05mm
・質量:　1.8kg

●品番:　TRS-R400
・呼び寸法:　400mm
・長片全長:　400mm
・長片幅:　40mm
・長片厚:　5mm
・底面全長:　200mm
・短片厚:　27mm
・直角度:　±0.06mm
・質量:　2.4kg

●品番:　TRS-R500
・呼び寸法:　500mm
・長片全長:　500mm
・長片幅:　46mm
・長片厚:　5mm
・底面全長:　300mm
・短片厚:　35mm
・直角度:　±0.07mm
・質量:　5kg

●品番:　TRS-R600
・呼び寸法:　600mm
・長片全長:　600mm
・長片幅:　50mm
・長片厚:　5mm
・底面全長:　320mm
・短片厚:　35mm
・直角度:　±0.08mm
・質量:　6.5kg

●品番:　TRS-R750
・呼び寸法:　750mm
・長片全長:　750mm
・長片幅:　58mm
・長片厚:　6mm
・底面全長:　400mm
・短片厚:　10mm
・直角度:　±0.095mm
・質量:　16kg

●品番:　TRS-R1000
・呼び寸法:　1000mm
・長片全長:　1000mm
・長片幅:　65mm
・長片厚:　10mm
・底面全長:　550mm
・短片厚:　65mm
・直角度:　±0.12mm
・質量:　35kg

●品番:　TRS-R1500
・呼び寸法:　1500mm
・長片全長:　1500mm
・長片幅:　90mm
・長片厚:　10mm
・底面全長:　600mm
・短片厚:　80mm
・直角度:　±0.17mm
・質量:　38kg

●品番:　TRS-R2000
・呼び寸法:　2000mm
・長片全長:　2000mm
・長片幅:　100mm
・長片厚:　10mm
・底面全長:　800mm
・短片厚:　90mm
・直角度:　±0.22mm
・質量:　67kg

★左勝手
●品番:　TRS-L75
・呼び寸法:　75mm
・長片全長:　75mm
・長片幅:　16mm
・長片厚:　2mm
・底面全長:　50mm
・短片厚:　10mm
・直角度:　±0.027mm
・質量:　90g

●品番:　TRS-L100
・呼び寸法:　100mm
・長片全長:　100mm
・長片幅:　20mm
・長片厚:　2.5mm
・底面全長:　70mm
・短片厚:　12mm
・直角度:　±0.03mm
・質量:　230g

●品番:　TRS-L150
・呼び寸法:　150mm
・長片全長:　150mm
・長片幅:　24mm
・長片厚:　3mm
・底面全長:　100mm
・短片厚:　18mm
・直角度:　±0.035mm
・質量:　420g

●品番:　TRS-L200
・呼び寸法:　200mm
・長片全長:　200mm
・長片幅:　29mm
・長片厚:　3.5mm
・底面全長:　130mm
・短片厚:　22mm
・直角度:　±0.04mm
・質量:　780g

●品番:　TRS-L300
・呼び寸法:　300mm
・長片全長:　300mm
・長片幅:　35mm
・長片厚:　4mm
・底面全長:　200mm
・短片厚:　27mm
・直角度:　±0.05mm
・質量:　1.8kg

●品番:　TRS-L400
・呼び寸法:　400mm
・長片全長:　400mm
・長片幅:　40mm
・長片厚:　5mm
・底面全長:　200mm
・短片厚:　27mm
・直角度:　±0.06mm
・質量:　2.4kg

●品番:　TRS-L500
・呼び寸法:　500mm
・長片全長:　500mm
・長片幅:　46mm
・長片厚:　5mm
・底面全長:　300mm
・短片厚:　35mm
・直角度:　±0.07mm
・質量:　5kg

●品番:　TRS-L600
・呼び寸法:　600mm
・長片全長:　600mm
・長片幅:　50mm
・長片厚:　5mm
・底面全長:　320mm
・短片厚:　35mm
・直角度:　±0.08mm
・質量:　6.5kg

●品番:　TRS-L750
・呼び寸法:　750mm
・長片全長:　750mm
・長片幅:　58mm
・長片厚:　6mm
・底面全長:　400mm
・短片厚:　10mm
・直角度:　±0.027mm
・質量:　16kg

●品番:　TRS-L1000
・呼び寸法:　1000mm
・長片全長:　1000mm
・長片幅:　65mm
・長片厚:　10mm
・底面全長:　550mm
・短片厚:　65mm
・直角度:　±0.12mm
・質量:　35kg

●品番:　TRS-L1500
・呼び寸法:　1500mm
・長片全長:　1500mm
・長片幅:　90mm
・長片厚:　10mm
・底面全長:　600mm
・短片厚:　80mm
・直角度:　±0.17mm
・質量:　38kg

●品番:　TRS-L2000
・呼び寸法:　2000mm
・長片全長:　2000mm
・長片幅:　100mm
・長片厚:　10mm
・底面全長:　800mm
・短片厚:　90mm
・直角度:　±0.22mm
・質量:　67kg



※TRS-L1000・L1500・L2000/R1000・R1500・R2000は重量物となりますのでお支払方法銀行振り込みのみになります。
