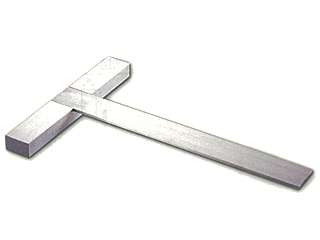

新潟精機　T形スコヤ　TS-100

※端面からの直角ケガキ作業に最適です!

■用途:　一般工作用及びケガキ用
■材質:　機械構造用炭素鋼
■特長:　長片は底面の中心側面に切り込みをつけ、鋲止めされた台付スコヤです。

※直角度±(20+L/10)µm　(Lは呼び寸法を表す)

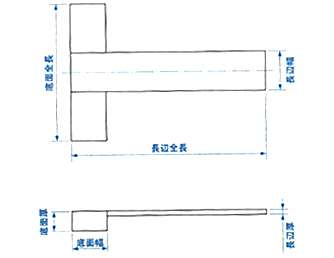

<<仕様>>
●品番:　TS-100
・呼び寸法:　100mm
・長片全長:　100mm
・長片幅:　20mm
・長片厚:　2.5mm
・底面全長:　70mm
・底面幅:　18mm
・底面厚:　10mm
・直角度:　±0.03mm
・質量:　150g

●品番:　TS-150
・呼び寸法:　150mm
・長片全長:　150mm
・長片幅:　24mm
・長片厚:　3mm
・底面全長:　100mm
・底面幅:　20mm
・底面厚:　12mm
・直角度:　±0.035mm
・質量:　300g

●品番:　TS-200
・呼び寸法:　200mm
・長片全長:　200mm
・長片幅:　29mm
・長片厚:　3.5mm
・底面全長:　140mm
・底面幅:　24mm
・底面厚:　14mm
・直角度:　±0.04mm
・質量:　500g

●品番:　TS-250
・呼び寸法:　250mm
・長片全長:　250mm
・長片幅:　29mm
・長片厚:　3.5mm
・底面全長:　175mm
・底面幅:　26mm
・底面厚:　16mm
・直角度:　±0.045mm
・質量:　800g

●品番:　TS-300
・呼び寸法:　300mm
・長片全長:　300mm
・長片幅:　35mm
・長片厚:　4mm
・底面全長:　200mm
・底面幅:　30mm
・底面厚:　18mm
・直角度:　±0.05mm
・質量:　1.2kg

●品番:　TS-400
・呼び寸法:　400mm
・長片全長:　400mm
・長片幅:　40mm
・長片厚:　5mm
・底面全長:　260mm
・底面幅:　34mm
・底面厚:　20mm
・直角度:　±0.06mm
・質量:　2kg

●品番:　TS-500
・呼び寸法:　500mm
・長片全長:　500mm
・長片幅:　46mm
・長片厚:　5mm
・底面全長:　330mm
・底面幅:　36mm
・底面厚:　22mm
・直角度:　±0.07mm
・質量:　2.9kg

●品番:　TS-600
・呼び寸法:　600mm
・長片全長:　600mm
・長片幅:　50mm
・長片厚:　5mm
・底面全長:　360mm
・底面幅:　38mm
・底面厚:　24mm
・直角度:　±0.08mm
・質量:　3.7kg

●品番:　TS-1000
・呼び寸法:　1000mm
・長片全長:　1000mm
・長片幅:　65mm
・長片厚:　8mm
・底面全長:　640mm
・底面幅:　45mm
・底面厚:　30mm
・直角度:　±0.12mm
・質量:　11kg
