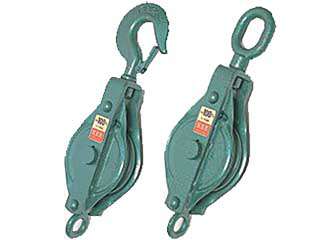

スリーエッチ　フック型75×1B　強力型滑車　一車鉄ブロック



強力型滑車

■一車鉄ブロック(ベケット付)

・強力・堅牢な滑車です。
・フックは特殊鋼鍛造で、はずれ止めがついていますから安全です。
・シーブはメタル入りで、50mm、75mm、100mm、125mmにはオイルレスメタル(焼結含油軸受)を装着しております。
・記載の使用荷重は動滑車としての吊り上げ使用荷重です。定滑車としてご使用の場合は記載の使用荷重の半分以下でご使用下さい。

※スナッチは必ず側板を閉じた状態でご使用ください。

スナッチなら・・・
ワクを開くことができますのでワイヤーなどを途中から入れることができます。先端加工(フック付等)されたロープや長いロープを装着するときに便利です。(鉄ブロックはワクが開かないのでロープを先端から入れてください。)

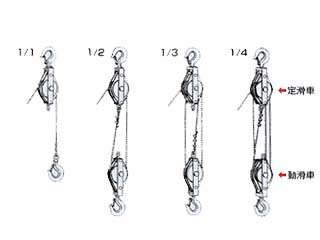

ベケット付滑車使用例
ベケット付滑車を組み合わせますと1/2、1/3、1/4の力で吊り上げることができます。



フック型	オーフ型	車径 mm	溝幅 mm	使用荷重 ton
75×1B	75×1BO	75	10	0.5
100×1B	100×1BO	100	14	1

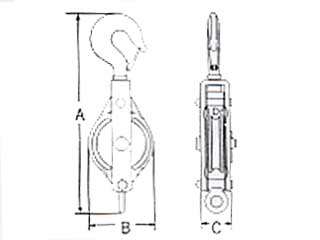

全長A mm フック型	全長A mm オーフ型	全幅B mm	厚さC mm	重量 kg	シャフト径 mm
300	275	87	40	1.65	12
345	318	112	50	3.1	17
