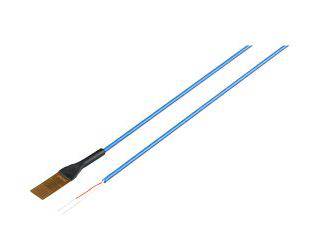

日置電機　Z2012　熱流センサ


熱流センサ

熱の流れる向きと量がわかる!曲面や小さな部品も熱流測定が可能!

●熱流センサで熱と量の流れを測定
●曲面が測定できる防水熱流センサ(最小曲率半径30mm)
●自動車部品の発熱・吸熱・切り分けに
●建築住宅設備の断熱性能評価に
●人体の熱の影響調査に
●家電の省エネ効率測定に
●プラント配管の断熱材劣化診断に
●農業・土木の温度変化の指標に

≪仕様≫

使用温度範囲	センサ部:-40℃〜150℃ ケーブル部:-40℃〜120℃
防水性	IP06,IP07(EN60529)
最小曲率半径	30mm
耐圧縮応力	4MPa
熱抵抗	1.3×10^-3(m^2K/W)
再現精度	±2%
ケーブル長	1.5m(Z2012・Z2013・Z2014) 5m(Z2015・Z2016・Z2017)




形名	Z2012・Z2015	Z2013・Z2016	Z2014・Z2017
代表感度	0.013mV/W・m^-2	0.032mV/W・m^-2	0.087mV/W・m^-2
内部抵抗 (ケーブル含む)	15Ω〜60Ω	60Ω〜240Ω	100Ω〜400Ω
センサ部寸法	W10×L10.3×t0.3mm	W10×L32.8×t0.3mm	W10×L55.3×t0.3mm
