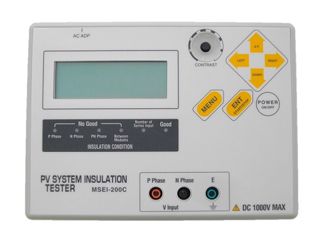

1000V対応　太陽光発電設備直流回路 絶縁診断装置

■特徴
・最大1000Vの太陽光発電設備に対応
・発電中でも正確な絶縁抵抗測定が可能
・絶縁低下箇所の区間判別が可能
・サージアブソーバ等の取り外しが不要
・非接地回路はパワーコンディショナとの切り離しが不要
・(一財)中部電気保安協会共同特許取得済　


測定項目	発電電圧 絶縁抵抗値(P相/N相/PN相/モジュール間)
測定範囲	発電電圧:DC0.01～999.9V 絶縁抵抗値:0.01～19.99MΩ
発電電圧精度	±1%rdg±10dgt
絶縁抵抗値精度	0.01～10MΩ:±5%rdg 10.01～19.99MΩ:±10%rdg
良否判定	絶縁抵抗値が1MΩ以下で赤LED(No Good)が点滅 絶縁抵抗値に問題がない場合は緑LED(Good)が点灯
測定時間設定	30/180/300/600/900sec
モジュール数設定	2～19
使用回路電路	DC1000V　太陽光発電電路
電源	単3アルカリ電池×4またはACアダプタ(オプション)
寸法重量	W190×H140×D42mm　約600g
付属品	電圧取込コード×1set キャリングケース×1 単3アルカリ電池×4 取扱説明書×1
使用温度範囲	-10℃～+60℃　85%RH以下(結露しないこと)
