カナイ　N-フリーダム筋かいプレート　壁倍率2倍用　NF45-BP

【ニ】対応

筋かい45x90mmに使用する金物です。
材質を従来品のSGHCにかわり軽くて高強度の微細粒熱延鋼板(NFG550F)を使用する事で、板厚わずか1.6mmで必要な耐力を発揮します。
施工時の位置決めがしやすいようにガイド用のポッチを付けました。(金物を外側で筋かいと止め付ける場合)


<特長>
・壁倍率2倍の筋かい材(45x90mm)を接合するビス止めタイプの筋かい金物です。
・使用ビスを1種類に統一したことで格段に作業効率が向上します。

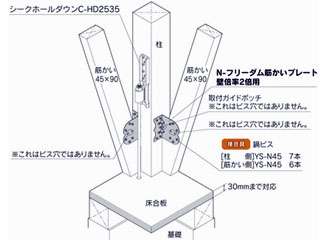

・金物本体を内使いすることでアンカーボルト、ホールダウン金物との干渉もなく施工できます。
・厚さ30mmまでの合板の上からでも施工ができます。土台材へのビスの止め付けが不要です。
・筋かいは突き付けで施工ができますので、柱、横架材の欠き込みが不要です。
・本体がフリーダム45プレート(当社製品壁倍率2倍金物)と比べて軽くなり、現場での持ち運びが楽になりました。使用ビス本数も15本から13本と少なくなりました。


<注意点>
・金物の取付高さは、筋かい側のビスが6本確実に締め付けられる位置としてください。ビスが筋かいから外れてしまうと所要の耐力が発揮されない恐れがありますのでご注意ください。
・位置決めがしやすいように取付ガイドポッチがありますが、これはビス穴ではありません。
・必ず付属の接合ビスで止め付けを行って下さい。

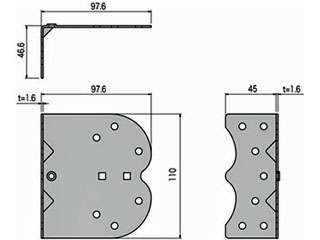

<仕様>
材質　NFG550F　1.6t
表面処理　亜鉛めっき
法規制　国土交通省告示第1460号1項1号(ニ)に該当
試験機関　(財)建材試験センター第06A1260号(標準仕様)
　　　　　　(財)建材試験センター第06A1259号(床合板仕様)
　　　　　　　ハウスプラス住宅保証?HP06-KT051(内使い仕様)

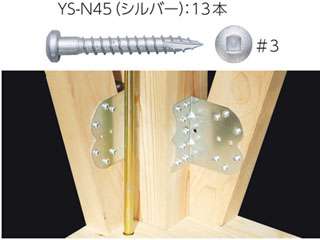

付属金物　YS-N45:1枚につき13本
