カナイ　K-タイシンニート　ZSD-TN

【は】対応

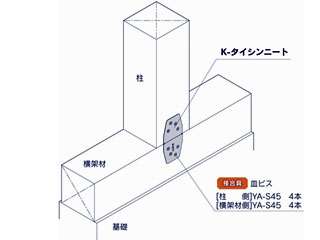

柱と梁、柱と土台等を接合するスーパーダイマ製(溶融亜鉛合金めっき鋼板)0.6mmの仕口金物です。


<特長>
・スーパーダイマ製で優れた耐食性を有するものでステンレス製品の代替としてご使用いただけます。
・ビス孔位置が上下対称になっているので、柱側と横架材側の使い分けがありません。
・板厚が0.6mmと薄いので、合板直貼りにおいても金物が干渉することがなく施工できます。
・長方形プレートの中間に入っている接合線に仕口を合わせることにより、位置決めが容易に行えます。
・仮止め爪が付いていますので、高所作業の安全性が向上します。


<注意点>
・所定の耐力を確保する為、アンカーボルトの設置位置は柱芯より200mm以内としてください(住宅金融支援機構木造住宅工事仕様書に基づく)
・ビスは必ず専用の物を使用してください。
・ビスは必要以上に締め付けないでください。
　材料の繊維を壊すほど締め付けますと所定の耐力が発揮されません。


<仕様>

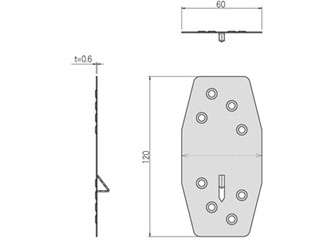

材質　スーパーダイマ　t=0.6
耐力　短期基準接合引張耐力6.7kN
法規制　国土交通省告示第1460号1項2号表三(は)に該当
試験機関　ハウスプラス住宅保証?HP05-KT025

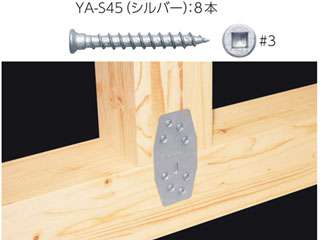

付属金物　YA-S45:1枚につき8本
