カナイ　スリムビルトコーナー75(床合板仕様)　SB-CPG

【は】対応

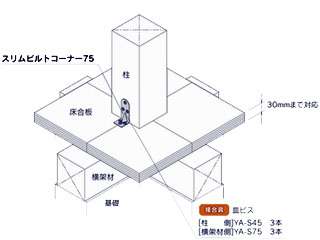

柱と横架材のコーナー面を接合する仕口金物です。
床合板30mmまで対応できます。


<特長>

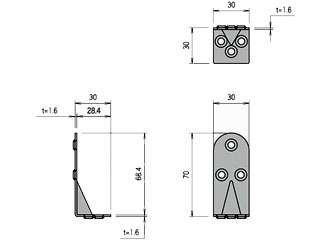

・板厚1.6mm、高さ70.0mmとニュー皿ビスコーナー(当社製品)に比べて小さく、使用ビスの本数が6本と少なくて済みます(ニュー皿ビスコーナー:ビス9本使用・告示1460号(は)該当)。
・当製品1個で、告示第1460号表三(は)と同等の耐力を有します。
・床合板(剛床仕様)30mmまで対応します。


<注意点>
・所定の耐力を確保する為、アンカーボルトの設置位置は柱芯より200mm以内としてください(住宅金融支援機構木造住宅工事仕様書に基づく)。
・ビスは必ず専用の物を使用してください。
・ビスは必要以上に締め付けないでください。
　材料の繊維を壊すほど締め付けますと所定の耐力が発揮されません。


<仕様>
材質　JIS・G3302　SGHC　1.6t
表面処理　Z27
耐力　短期基準接合引張耐力5.2kN(床合板あり)
　　　　短期基準接合引張耐力5.1kN(床合板なし)
法規制　国土交通省告示第1460号1項2号表三(は)に該当
試験機関　ハウスプラス住宅保証?HP05-KT019(床合板あり)
　　　　　　ハウスプラス住宅保証?HP07-KT051(床合板なし)

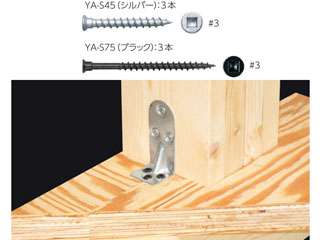

付属金物　YA-S45:1個につき3本
　　　　　　YA-S75:1個につき3本
