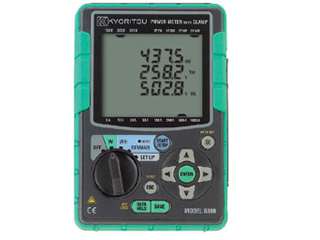

共立電気計器　電力計　6300(クランプセンサ別売)

・ クランプ式で簡単操作・ラクラク設置
・ USB接続で、PCへダイレクト通信、
ソフトも充実
・ 電力測定に必要な12種類の測定が可能
・ AC電源とバッテリーの2電源方式
・ 4つの配線方式に対応
・ 真の実効値表示
・ 大画面で、任意の測定値を同時に3表示可能
・ バックライト装備
・ 国際安全規格　IEC 61010-1 CAT.? 600V 対応


■ 電力測定に必要な12種類の測定が可能
電圧、電流、有効電力、無効電力、皮相電力、力率、周波数、中性線電流(三相四線測定時)、有効電力量、無効電力量、皮相電力量、デマンド測定(お知らせ機能付)

■ 各相の電力、力率が確認可能
各相の稼働状況の把握が可能

■ 電力自由化に伴う回生電力の測定も可能
消費電力と回生電力の判別が可能
(回生電力:自家発電機で発電した電力を電力会社へ供給する電力)

■ 1秒〜1時間で記録間隔を設定可能
1/2/5/10/15/20/30秒　1/2/5/10/15/20/30分　1時間

■ お知らせ機能
デマンド超過時にはブザーとLEDで警告

■ AC電源とバッテリーの2電源方式
バッテリー駆動時は7時間連続測定可能

■ 任意の測定値を同時に3表示できる大画面
8種類の測定項目を任意に設定可能

■ 4つの配線方式に対応
単相2線(3系統測定可能)、単相3線、三相3線、三相4線

■ USB接続でPCとダイレクト通信

■ コンパクトフラッシュインターフェース装置
最大1GBまでの外部メモリーが使用可能
※本体バージョン "Ver.1.09"以降が使用可能

■ デマンド測定機能






(仕様)
測定ライン:単相2線式(1〜3系統)、単相3線式、三相3線式、三相4線式

測定項目:電圧、電流、周波数、有効電力

演算項目:皮相電力、無効電力、有効電力量、皮相電力量、無効電力量、力率、中性電流

電圧
レンジ[RMS]:150/300/600V (CF:2.5以下)
有効入力範囲:各レンジの10〜110%
表示範囲:各レンジの5〜120%
確度:±0.3%rdg±0.2%f.s.(正弦波、45〜65Hz)

電流
レンジ[RMS]
8128 (50Aタイプ) : 5/10/20/50A
8127 (100Aタイプ) : 10/20/50/100A
8126 (200Aタイプ) : 20/50/100/200A
8125 (500Aタイプ) : 50/100/200/500A
8124 (1000Aタイプ) : 100/200/500/1000A
8129 (3000Aタイプ) : 1000/3000A
(CF:3.0以下 各レンジの90%以下)

有効入力範囲:各レンジの10〜110%
表示範囲:各レンジの1〜120%
確度:±0.3%rdg±0.2%f.s.+クランプセンサ確度(正弦波、45〜65Hz)
有効電力確度:±0.5%rdg±0.2%f.s.+クランプセンサ確度(力率1、正弦波、45〜65Hz)
周波数表示範囲:40〜70Hz

前提条件:力率=1、正弦波、(45〜65Hz)、23℃±5℃

周波数:±3dgt

力率の影響:有効電力:±1.0%rdg 力率0.5の時(力率1に対して)

表示更新:1秒

使用温湿度範囲:0〜50℃、85%RH(結露なきこと)
保存温湿度範囲:-20〜60℃、85%RH(結露なきこと)

クレストファクタ(波高率)
電圧:2.5以下
電流:3.0以下(各レンジ90%以下)

パソコン通信:USB

コンパクトフラッシュスロット コンパクトフラッシュカード (32/64/128/256/512MB/1GB対応)

適合規格:IEC 61010-1 CAT.III 600V 汚染度2

電源:AC100〜240V±10% (50/60Hz)

使用電池 単3電池×6(約7時間)

消費電力 10VA max.

外形寸法(L×W×D) 175×120×65　mm

質量:約800g (電池含む)

●付属品
・7141(電圧測定コード)
・7148(USBケーブル)
・7169(電源コード)
・9125(キャリングバッグ)
・8307(CFカード128MB)
・PCソフトウエア(CD)、クイックマニュアル、単3乾電池×6
