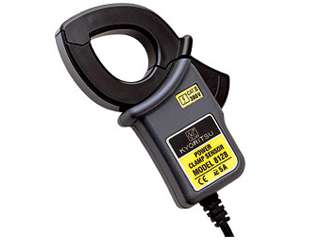

共立電気計器　8128　負荷電流検出型クランプセンサ

・ φ24mm
・ DINプラグ採用
・ 位相特性に優れた高性能コア採用

●適応機種 5010/5020、6300、6310

(仕様)
測定可能導体径:φ24mm
定格電流:AC 5A(Max.50A)

出力電圧
AC 50mV/5A [Max.500mV/50A] (AC 10mV/A)

確度
±0.5%rdg±0.1mV(50/60Hz)
±1.0%rdg±0.2mV(40Hz〜1kHz)

位相特性:±2.0°以内(45〜65Hz)

耐電圧:AC3540V / 5秒間

コード長:約3m
出力端子 MINI DIN 6pin

使用温度範囲:0〜50℃、相対湿度85%以下(結露無きこと)

出力インピーダンス:約20Ω

適合規格
IEC 61010-1:2001, IEC 61010-2-032:2002, CAT.? 300V 汚染度2

外形寸法 100(L)×60(W)×26(D)mm

質量 約160g

●付属品
・9095(携帯用ケース)、取扱説明書、ケーブルマーカー
